Распределительные панели ЩО-70, ЩО-91
« Вернуться к списку товаров
Панель щита одностороннего обслуживания серии ЩО-70-1-03, ЩО-70-2-03, ЩО-70-3-03
ЩО-70-1-03
Артикул: ЩО-70-1-03
В наличии
Цена: 45 774 руб.
Кол-во: шт.



  Панель ЩО 70-1-03У3 (линейная)

Принцинпиальная электрическая
схема главных цепей



Вид с фасада

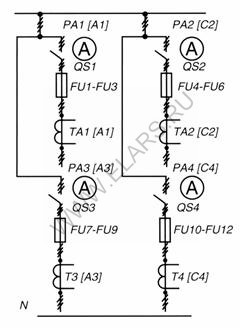

Принципиальная электрическая ЩО-70-1-03



Габариты ЩО-70-1-03

 Элементы схемы



Габариты и масса

FU1-FU6 Предохранители 250 А
FU7-FU12 Предохранители 400 А
PA1, PA2 Амперметры 200/5 А
PA3, PA4 Амперметры 400/5 А
QS1, QS2 Разъединители 250 А
QS3, QS4 Разъединители 400 А
TA1, TA2 Трансформаторы тока 200/5 А
TA3, TA4 Трансформаторы тока 400/5 А

  Габариты(ВхШхГ) - 2200х800х600 мм
Масса - не более 150 кг



Аналоги панели ЩО-70-1-03 из других серий:

ЩО-70-2-03, ЩО70-2-03, ЩО70-3-03, ЩО91-3 - соответсвие панелей ЩО-70 приведены в таблице спецификации.

Другие варианты написания названия панелей:

ЩО70-1-03У3, ЩО-70-1-03У3, ЩО 70-1-03У3, ЩО70-1-06У3, ЩО-70-1-06У3, ЩО 70-1-06У3, ЩО70-1-26У3, ЩО-70-1-26У3, ЩО 70-1-26У3,

ЩО-70-2-03У3, ЩО-70-2-03У3, ЩО 70-2-03У3, ЩО70-2-06У3, ЩО-70-2-06У3, ЩО 70-2-06У3, ЩО70-2-26У3, ЩО-70-2-26У3, ЩО 70-2-26У3,

ЩО-70-3-03У3, ЩО 70-3-03У3,

ЩО91-3У3, ЩО-91-3У3
