Автоматический выключатель трёхполюсный, характеристика «C» (АВВ) S203P C16 25кА в наличии на складе в достаточном колличестве.

Автоматические выключатели серии Р (S203P) отличаются высокой отключающей способностью при габаритах обычной модульной серии.

Артикул	2CDS283001R0164
Типоразмер	S200
Номинальное напряжение частотой 50Гц, В	380
Номинальный ток, А	6
Номинальная отключающая способность, кА	25
Характеристика срабатывания электромагнитого расцепителя	С (5 – 10 Iн)
Тип установки	на DIN-рейку
Количество модулей	3
Условия эксплуатации	УХЛ4
Степень защиты	IP20
Масса	0,3 кг
Применение	трёхфазные цепи
Изготовитель	АВВ

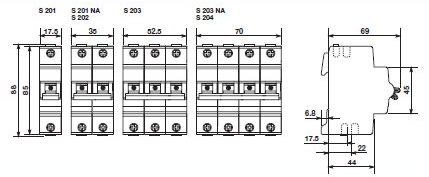

Габариты авт. выключателей серии S200 P АВВ



Возможность подключения питающих шин и кабелей как к верхним, так и к нижним зажимам.	Безопасные зажимы с защитой от неправильного монтажа.
Возможность подключения с помощью шинной разводки, а при её отсутствии возможно подключение двух пар проводов разного сечения, задействуя дополнительные зажимы. Допустимое сечение провода до 50 мм2.	Модульные автоматические выключатели могут быть снабжены встраиваемым вспомогательным контактом (нормально открытым или нормально замкнутым). Включение в состав существующих установок подобных аппаратов позволяет расширить возможности системы.

Технические характеристики автоматических выключателей S203 P АББ

Технические характеристики
Соответствуют стандартам	ГОСТ Р 5034599
Номинальное напряжение частотой 50 Гц, В	230/400
Номинальный ток In, А	0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10,  13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А	25000
Напряжение постоянного тока, В/полюс	48
Характеристики срабатывания электромагнитного расцепителя	В, С, D
Число полюсов	1, 2, 3, 4
Условия эксплуатации	УХЛ4
Степень защиты выключателя	IP 20
Электрическая износостойкость, циклов ВО, не менее	6 000
Механическая износостойкость, циклов ВО, не менее	20 000
Максимальное сечение присоединяемых проводов, мм2	25
Наличие драгоценных металлов (серебро), г/полюс	0,3÷0,5
Масса 1 полюса, кг	0,1
Диапазон рабочих температур, °С	–40 ÷ +50


Габаритные размеры автоматических выключателей S203 P АВВ

Автоматические выключатели S203 STOS203 P трёхполюсные, характеристика «C» (АВВ)

Наименование	Iн, А	Артикул
S203 C6 P	6	2CDS283001R0064
S203 C10 P	10	2CDS283001R0104
S203 C16 P	16	2CDS283001R0164
S203 C20 P	20	2CDS283001R0204
S203 C25 P	25	2CDS283001R0254
S203 C32 P	32	2CDS283001R0324
S203 C40 P	40	2CDS283001R0404
S203 C50 P	50	2CDS283001R0504
S203 C63 P	63	2CDS283001R0634
